多米诺喷码机PCB板二维码喷码应用
〖 2013-11-29 | 点击  〗

一、 客户背景描述
日资苏州**电子有限公司是一家专业PCB生产的厂家,总部在日本。生产、技术高层管理人员为日本派驻人员。
其主要客户是松下、三洋等日资公司。
台湾公司使用多米诺喷码机,目前国内需要PCB喷码;
业务全程洽谈的对象为生产技术部经理,为该公司生产现场主管,负责生产全面工作。
2011年9月,苏州工厂开始导入喷码机,提出与台湾相同要求。

二、 应用要求

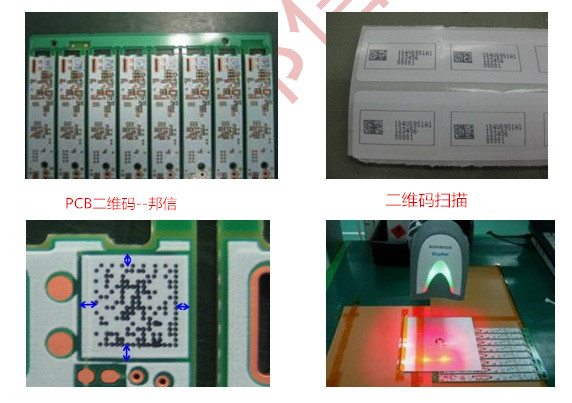

在多种pcb中,如图,11mm宽的小板共12块组成一块大板120X150MM;
每日需要打印量为20k,24小时生产;
打印内容:在每块PCB印刷时所特殊定制的“白块”上,打印 QR码或Data Matrix二维码;
二维码尺寸为4mmx4mm左右,(特殊需要时后面带三行数字);
二维码数据是有规律变化的11位数据,二维码要求使用扫描可读;
打印耗材要求符合SGS,参考目前使用的型号;

三、 方案要点、特殊之处
1、 特殊二维码喷码机:QR码只有多米诺能够打印,马肯依玛士&伟迪捷都不可以;
2、 11位数据,需要16点打印(20位数据以下),尺寸4*4MM以内,必须pp机器;
3、20K/天,需要可以扫描,需要使用XYZ移动台;

四、二维码、点胶机、扫描枪知识
1、16X16点二维码:3—3.5MM的矩阵
       数据若全部为数字,多可以打印24位数据;
       数据若全部为字母,多可以打印20为数据;
       数据若为字母数字混合,多可以打印16位数据;
2、xyz打印平台,点胶机知识(参阅公司内部文件);
3、扫描枪:霍尼韦尔扫描枪知识。

伍、总 结
      客户对上喷码机要求能够喷印QR码,目前只有多米诺喷码机能够做到。
      对喷码机墨水由严格的要求,符合欧盟标准
